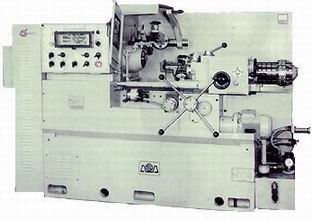

ТОКАРНО-РЕВОЛЬВЕРНЫЙ СТАНОК С ГОРИЗОНТАЛЬНОЙ ОСЬЮ

РЕВОЛЬВЕРНОЙ ГОЛОВКИ МОДЕЛИ 1Г340П

ВЫСОКОЭФФЕКТИВНАЯ ТОКАРНАЯ ОБРАБОТКА ДЕТАЛЕЙ
ИЗ ПРУТКА И ШТУЧНЫХ ЗАГОТОВОК

автоматический гидрофицированый механизм зажима круглых ( 20-40 мм ) и шестигранных (S=19-32 мм) прутков в цанговом патроне, а также штучных заготовок (до 200 мм) в трехкулачковом патроне
автоматический гидрофицированный цанговый механизм подачи прутка
задание программы изменения частот вращения шпинделя и подач на штекерной панели пульта
автоматическое переключение частот вращения шпинделя и подач суппорта при смене позиций револьверной головки

обработка в режиме отключения подач на жестком упоре позволяет достичь 7-8 квалитета точности
по спецзаказу станок может поставляться с копировальным, резьбонарезным устройством, устройством наладки инструмента вне станка

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Наибольший диаметр изделия, устанавливаемого над станиной, мм	400
Наибольший диаметр обрабатываемого изделия, мм	200
Наибольший диаметр обрабатываемого прутка, мм	40
Расстояние от переднего торца шпинделя до торца револьверной головки, мм	120-630
Количество частот вращения шпинделя	12
Пределы частоты вращения шпинделя, об/мин	45-2000
Наибольшая длина подачи прутка, мм	100
Количество продольных подач револьверного суппорта	12
Пределы величин продольных подач револьверного суппорта, мм/об	0,035-1,6
Количество поперечных подач револьверного суппорта	12
Пределы величин поперечных подач револьверного суппорта, мм/об	0,02-0,8
Мощность электродвигателя главного движения, КВт	6,3
Габаритные размеры, мм
длина	2940
ширина	1100
высота	1400
Масса, кг	2850
