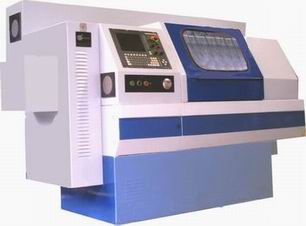

ТОКАРНО-РЕВОЛЬВЕРНЫЙ СТАНОК

С ЧПУ МОДЕЛИ 1В340Ф30

токарная обработка сложных деталей со ступенчатым и криволинейным профилем
автоматический гидрофицированый механизм зажима круглых (20-40 мм) и шестигранных (S=19-32 мм) прутков в цанговом патроне, а также штучных заготовок (до 200 мм) в трехкулачковом патроне
по особому заказу станок комплектуется устройством подачи прутка диаметром 40-55 мм, устанавливаемом в револьверной головке
привод вращения шпинделя
электродвигатель постоянного тока мощностью 15 КВт
привода подач

высокомоментные электродвигатели постоянного тока в комплекте с шариковыми винтовыми парами
выгрузка деталей из рабочей зоны при обработке прутка осуществляется разгрузочным устройством
прутки длиной до 3000 мм устанавливаются в защитную трубу с двумя стойками
п о особому заказу станок изготавливается с комплектацией автоматическим поворотным патроном для обработки деталей типа крестовин (крестовины карданных передач, угольники, и т.д.

Система ЧПУ	НЦ-31;NC-200
Наибольший диаметр изделия, устанавливаемого над станиной, мм	400
Наибольший диаметр обрабатываемого изделия, мм	200
Расстояние от торца шпинделя до револьверной головки , мм	226-530
Наибольшее поперечное перемещение револьверной головки, мм	110
Частота вращения шпинделя, об/мин	10-2500
Пределы подач револьверного суппорта, мм/мин
продольного	1-2500
поперечного	1-1250
Мощность электродвигателя главного движения, КВт	15
Габаритные размеры, мм
длина	3850
ширина	1880
высота	1710
Масса, кг	3650
Для станка с поворотным патроном:
Высота зажимаемой детали, мм	15-75
Расстояние от оси поворота до торца детали, мм	100
Угол поворота детали за один рабочий ход, град	60,9
