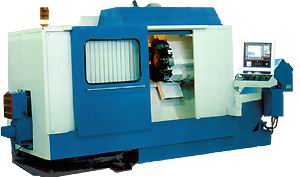

ТОКАРНО-РЕВОЛЬВЕРНЫЙ МНОГООПЕРАЦИОННЫЙ

СТАНОК С ЧПУ МОДЕЛИ 1П420ПФ40

КОМПЛЕКСНАЯ ОБРАБОТКА СЛОЖНЫХ ДЕТАЛЕЙ ЗА ОДНУ УСТАНОВКУ – ТОКАРНАЯ, СВЕРЛИЛЬНАЯ, ФРЕЗЕРОВАЛЬНАЯ ОБРАБОТКА ДЕТАЛИ В ОДНУ ОПЕРАЦИЮ

полная токарная обработка, включая криволинейные поверхности, обработка внецентровых отверстий с нарезанием резьбы на торце и по периферии детали, фрезерование прямолинейных и криволинейных пазов, а также лысок и кулачков;
угловое позиционирование шпинделя в дискретном режиме (0-360 град.);
осевые и ортогональные сверлильно-фрезерные головки для вращающегося инструмента в любой из 12 позиций револьверной головки;

привод вращения шпинделя
двигатель постоянного тока мощностью 22КВт;
привода подач;
высокомоментные электродвигатели;
возможность токарной обработки с большими усилиями резания и на высоких скоростях;
применение высокоточных подшипников в опорах шпинделя, накладок из наполненного фторопласта в направляющих суппорта, системы измерения детали с автоматической коррекцией положения инструмента позволяет достичь высокой точности обработки;
наклонные направляющие станины и встроенный транспортер обеспечивают свободный сход стружки и ее автоматическое удаление из рабочей зон.

Наибольший диаметр заготовки, устанавливаемый над станиной, мм	400
Наибольший диаметр обрабатываемой детали, мм:
штучной заготовки	200
из прутка	50
Наибольшее сечение резцов, мм	25х25
Точность позиционирования, мкм:
суппорта в продольном направлении	25
суппорта в поперечном направлении	10
шпинделя (круговая координата С )	2'
Наибольший диаметр вращающего инструмента, мм	12
Наибольший допустимый крутящий момент, НхМ:
на главном шпинделе	500
на инструментальном шпинделе	30
Частота вращения, об/мин:
главного шпинделя	20-4000
инструментального шпинделя	20-2500
Установленная мощность, КВт	35
Габаритные размеры, мм
длина	4130
ширина	2260
высота	2300
Масса, кг	5900
