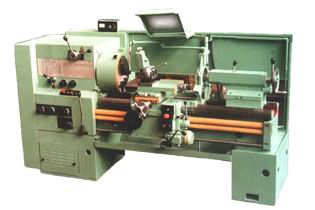

ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК МОДЕЛИ 16Р25П-1

ВЫПОЛНЕНИЕ РАЗНООБРАЗНЫХ ТОКАРНЫх РАБОТ, ВКЛЮЧАЯ ТОЧЕНИЕ КОНУСОВ И НАРЕЗАНИЕ РЕЗЬБ: МЕТРИЧЕСКИХ, ДЮЙМОВЫХ, МОДУЛЬНЫХ, ПИТЧЕВЫХ

                        • жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки
                        • сохранение первоначальной точности при длительном сроке - - эксплуатации обеспечивается высокой надежностю узлов станка
                        • точение длинных конусов производится одновременным выполнением продольной подачи супорта и подачи резцовых салазок при соответствующем их повороте
                        • фартук имеет собственный привод ускоренного перемещения каретки и суппорта, позволяет осуществлять работу по упорам с автоматическим отключением подачи при контакте с упором в момент увеличения нагрузки на реечной шестерне
  • коробка подач обладает высокой жесткостю кинематической цепи и позволяет производить нарезку резьб 11 и 19 ниток на дюйм без смены шестерен гитары
  • ограждение зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке
  • по требованию заказчика станок поставляется с выемкой в станине (с ГАП), позволяющей увеличить диаметр устанавливаемой заготовки до 630 мм, что расширяет технологические возможности станка

Стандартная комплектация

  • трехкулачковый патрон D=315 мм
  • четырех позиционный резцедержатель
  • люнет подвижный (d 20-110mm)
  • люнет неподвижный (d 20-160mm)
  • комплект сменных зубчатых колес

Специальная комплектация

  • комплект запасных сменных зубчатых колес
  • патрон четырехкулачковый
  • патрон поводковый
  • двух позиционный быстросменный резцедержатель с набором инструментальных блоков
  • устройство цифровой иíдикации с системой продольного и поперечного отсчета перемещений суппорта и каретки
  • резьбоуказатель метрический и дюмовый
  • резьбоуказатель äþéìîâîé
  • центр вращающийся
  • конусная линейка

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Предельные рамеры устанавливаемой и обрабатываемой заготовки, мм
наибольший диаметр над станиной
500
наибольший диаметр над супортом
250
наибольший диаметр над выемкой в станине
630
в люнете подвижном
20-110
в люнете неподвижном
20-160
наибольшая длина при установке в центрах
1000
Высота резца, устанавливаемого в резцедержателе, мм
25
Конец шпинделя бабки шпиндельной размер по DIN
11М
Внутренний конус в шпинделе бабки шпиндельной
100
Диаметр цилиндрического отверстия в шпинделе бабки шпиндельной , мм
95
Внутренний конус в шпинделе задней бабки по ГОСТ 25557-82
Морзе 5
Наибольшее перемещение каретки, не менее, мм
продольное
935
поперечное
285
резцовых салазок
150
Пределы частот вращения шпинделя, об/мин
16-2000
Пределы рабочих подач, мм/об
продольных
0,05-2,8
поперечных
0,025-1,4
Пределы шагов обрабатываемых резьб
метрических, мм
0,5-112
дюймовых, ниток/дюйм
56-0,5
модульных, модуль
0,5-112
питчевых, питч. диам
56-0,5
Скорость быстрых перемещений каретки, мм/мин.
продольных
3800
поперечных
1900
Наибольший крутящий момент на шпинделе, кНм
1,0
Мощность главного привода, кВт
11
Габаритные размеры станка (вместе с электроборудованием), мм
длина
2825
ширина
1345
высота
1600
Масса станка, кг
2700
